　　金属软管（简称软管）是现代工业管路中一种高品质的柔性管道。它主要由波纹管、网套和接头组成。它的内管是具有螺旋形或环形波形的薄壁不锈钢波纹管，波纹管外层的网套，是由不锈钢丝或钢带按一定的参数编织而成。软管两端的接头（法兰)是与客户管道的接头(法兰)相配的，一般情况下一端为固定法兰，一端为活套法兰，方便现场安装连接。

　　网套是软管安装在压力管路中的主要承压件，同时对波纹管起护套作用，根据管道中的压力大小及应用场所，可选择一层或多层的不锈钢丝或钢带进行编织。

　　由于制作软管主要零件的材料是采用奥氏体不锈钢，因而保证了软管优良的耐温性和耐蚀性，软管的工作温度范围极广，为：-80—450 ℃，使用的软管按管道所通介质的腐蚀性选择适用的不锈钢牌号，即可保证软管的耐蚀性。金属软管安装于管道上，主要用于降低地震的破坏，补偿地基下沉、管线的热胀冷缩、安装时的误差。在泵或压缩机、仪器仪表等构成的管廊中，常因振动损坏仪器仪表等关键部位，影响系统的正常正作；基至引起管廊共振，破坏管廊及设备。且振动产生严重的嗓音污染，金属软管可有效吸收管廊振动、降低嗓音。所以金属软管具有结构简单，耐腐蚀性强，耐温性高，维修安装方便等优点。

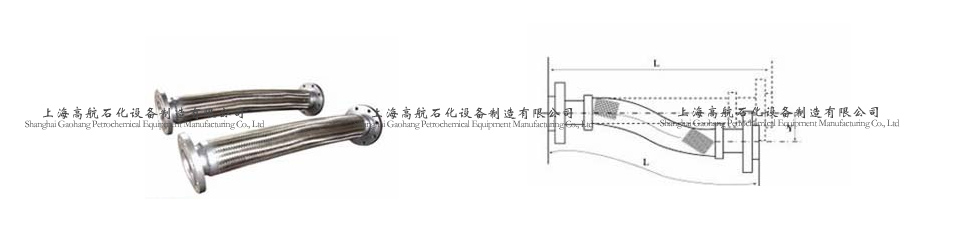

　　产品结构

　　|产品技术参数

　　[主要技术参数]：

　　壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）。

　　密封圈材质：聚四氟乙烯。

　　工作温度：不锈钢：-80~450℃。

　　[适用范围]：

　　1、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。

　　2、化工生产中的府蚀性物料，如：烧碱、纯碱、浓、稀硫酸、碳酸、醋酸、酯酸等。

　　3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。

　　4、轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。

　　连接形式：法兰连接、螺纹连接、焊接等。

　　法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等

DN	PN	最大横向位移量Y(mm)
DN	PN	50	100	150	200	250	300	350	400
		金属软管全长L（mm）
40	0.6～5.0	550	700	900	1000	1100	1200	1300	1400
50		650	800	1000	1100	1200	1300	1400	1500
65		700	900	1100	1200	1300	1400	1500	1600
80		800	1000	1200	1300	1400	1500	1600	1700
100		900	1200	1300	1500	1600	1700	1800	1900
125		1000	1200	1400	1600	1800	1900	2100	2200
150		1000	1300	1500	1600	1800	1900	2100	2200
