Y型过滤器

Y型过滤器适用于化工、石油化工、轻工等生产中的液体及气体物料，用以过滤其固体杂质，通常安装在泵、压缩机的入口或流量仪表前的管道上，以保护此类设备或仪表。Y型过滤器以30目/英寸的不锈钢丝网作为标准网，可拦截≥50um粒径的固体颗粒（也可根据客户要求来订制）。当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可继续使用，因此，使用维护极为方便，适合于流量比较小的流体输送管道。
【选型基本原则】：
1、进出口通径原则：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致;
2、公称压力基数：按照过滤管路可能出现的最高压力确定过滤器的压力等级;
3、孔目数的精细选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”;
4、Y型过滤器具体材质选用：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的工况条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器

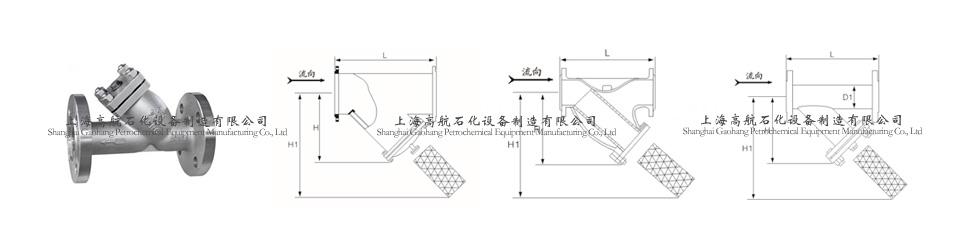

产品结构

【主要技术参数】：
1、工作温度(℃)：碳钢：-30~380℃;不锈钢：-80~450℃;
2、工作压力(MPa)：0.6~5.0MPa;
3、壳体材质：A3、SS304、SS304L、SS316、SS316L、衬PP、H62等;
4、密封材质：耐油石棉橡胶、丁腈橡胶、聚四氟乙烯;
5、粗过滤滤芯材质：滤框滤网均为不锈钢;
6、过滤滤芯材质：钛合金烧结滤芯，不锈钢折叠滤芯、聚四氟折叠滤芯、聚丙烯折叠滤芯、金属纤维烧结管毡、陶瓷;
7、法兰标准：HG、GB、SH、HGJ、JB或ANSI、JIS等标准;
8、制造、检测标准：执行GB150标准或客户指定标准。

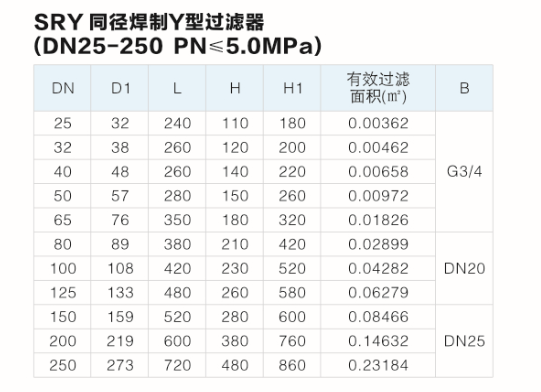

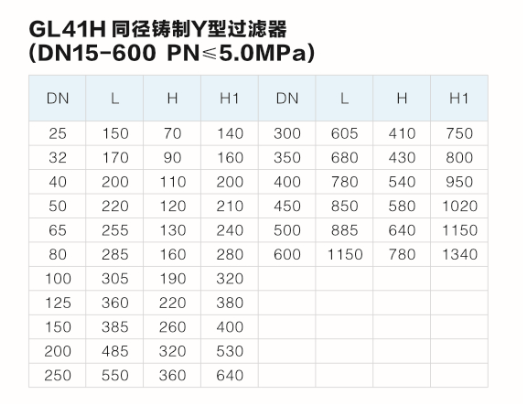

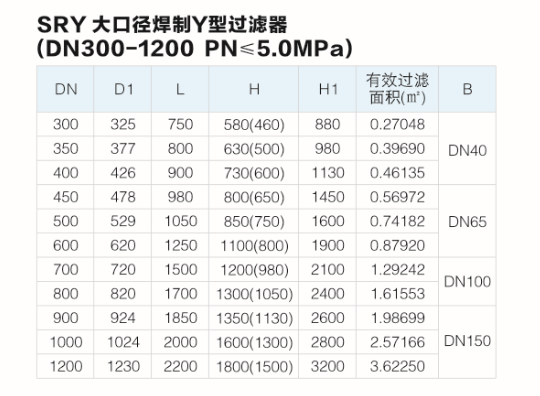

【铸造Y型过滤器主要外形尺寸】：

安装维护

1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；
2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
4、如发现不锈钢钢丝网变形或损坏，需马上更换。

订货须知

订货时须确定以下参数：①口径； ②工作压力； ③材质；④法兰标准； ⑤介质；⑥操作压力；以便给您提供合适的产品。

产品实物图
